Belajar Dasar Pemrograman PLC Siemens Simatic S7-1200

Dari Sekian banyaknya PLC yang sering digunakan di dunia Industri, SIEMENS merupakan salah satu PLC yang sering digunakan oleh beberapa perusahaan besar dalam mengontrol sistem otomasi di dalam perusahaannya. Sehingga mempelajari pemrograman PLC SIEMENS menjadi sesuatu yang perlu.

Pada Kesempatan kali ini, ane akan menjelaskan sedikit tentang dsar pemrograman PLC SIEMENS. hal pertama yang teman sekalian harus lakukan adalah membuka Software untuk memprogram PLC SIEMENS ini. untuk memprogram PLC SIEMENS S7-1200 ini, ane menggunakan Software TIA Portal V12.

Jika sudah terbuka, maka akan tampil gambar seperti yang ada di atas. Terus pilih "Create new Project" untuk membuat project baru. Silahkan isi nama project dan klik "Create" seperti pada gambar di bawah

Setelah klik create, maka akan muncul tampilan seperti yang ditunjukkan gambar di bawah.

Lalu pilih "Configure Device", dan silahkan pilih CPU-nya berdasarkan PLC SIEMENS yang teman-teman punya. Jenis CPU-nya bisa dilihat langsung di PLC-nya. kebetulan CPU PLC yang saya gunakan ialah SIEMENS S7-1200 1212AC/DC/RLY,  (bisa dilihat pada gambar di bawah). setelah itu klik "Add" Pada bagian kiri bawah (biasanya perlu di scroll ke bawah dulu baru kelihatan).

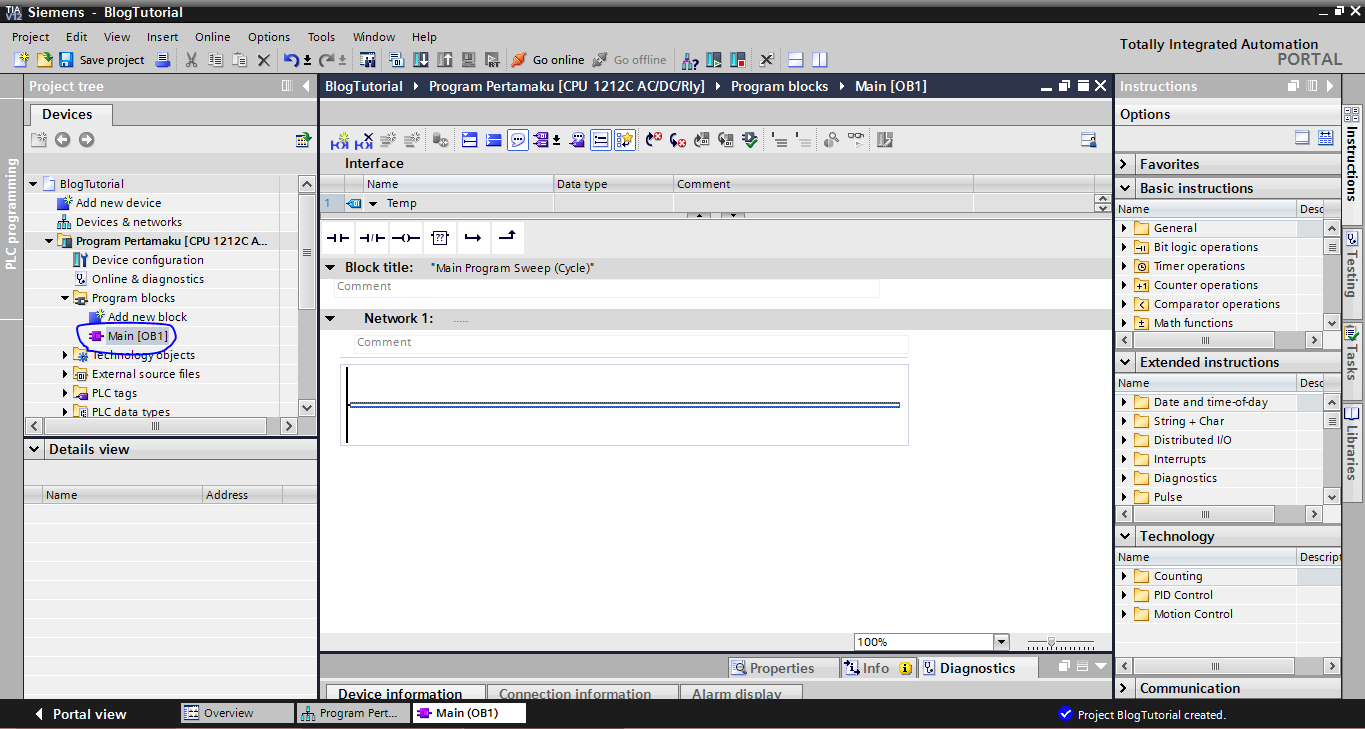

Setelah itu, akan muncul gambar seperti di bawah. secara default, nama PLC akan menjadi PLC_1, silahkan klik 2x pada PLC_1, sehingga anda dapat merenamenya menjadi "Program Pertamaku", lalu klik "Program Blocks", lalu "Main [OB1]". Selengkapnya bisa dilihat pada gambar di bawah.

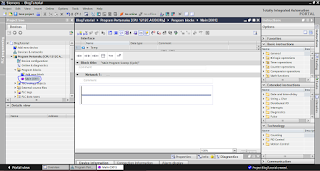

Maka akan tampil halaman tempat anda bisa membuat ladder diagramnya, seperti pada gambar di bawah.

Untuk bagian pembuatan ladder diagram, silahkan lihat pada postingan berikutnya dalam tag "PLC siemens". Semoga ilmu yang saya bagikan bermanfaat,

Terus belajar yaa, kalau ada yang mau ditanyakan, silahkan kontak email luthfillawliet23@gmail.com
